Plus gyártmányú projector, episzkóp. Típus: DP-20 direct projector.

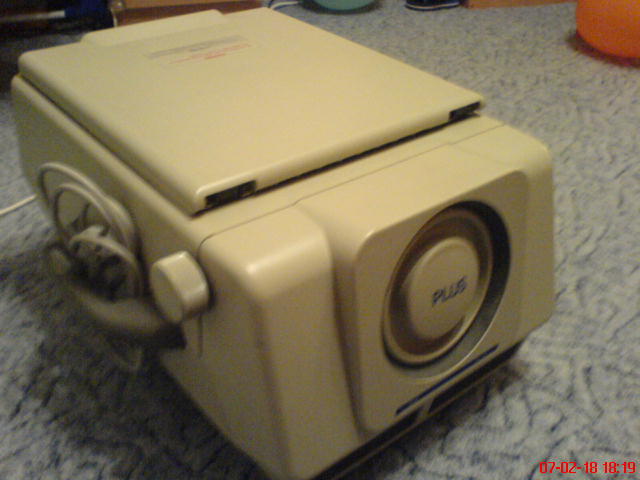

Ez egy olyan kivetítőgép, ami papíron levő információt falra vetít erős izzói segítségével. Visszaverődő fénysugarakat használ, nem pedig átvilágít, mint az egykori iskolai írásvetítők. A készülék az alábbi módon néz ki:

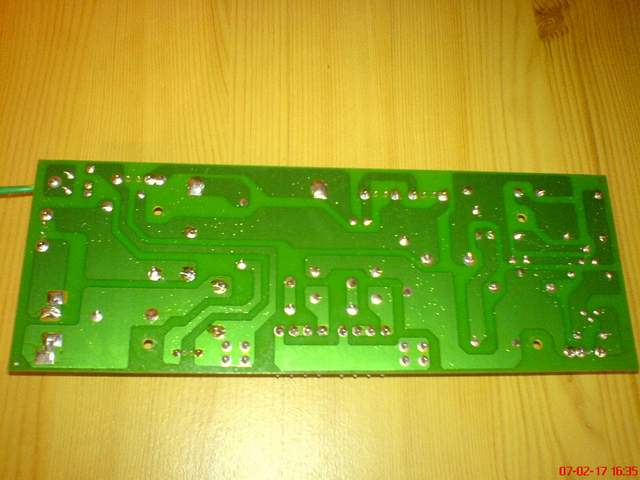

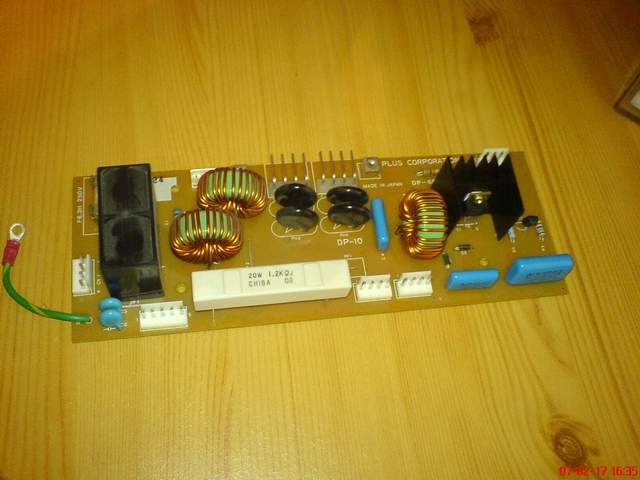

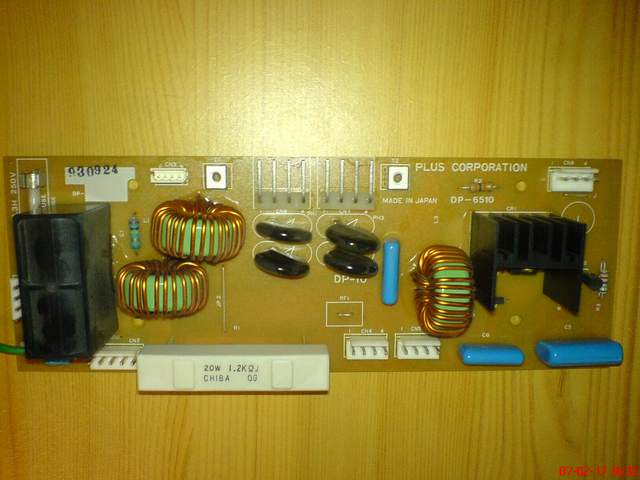

Paneljának beültetési és nyákoldali fényképei (a panel egyoldalas NYÁK):

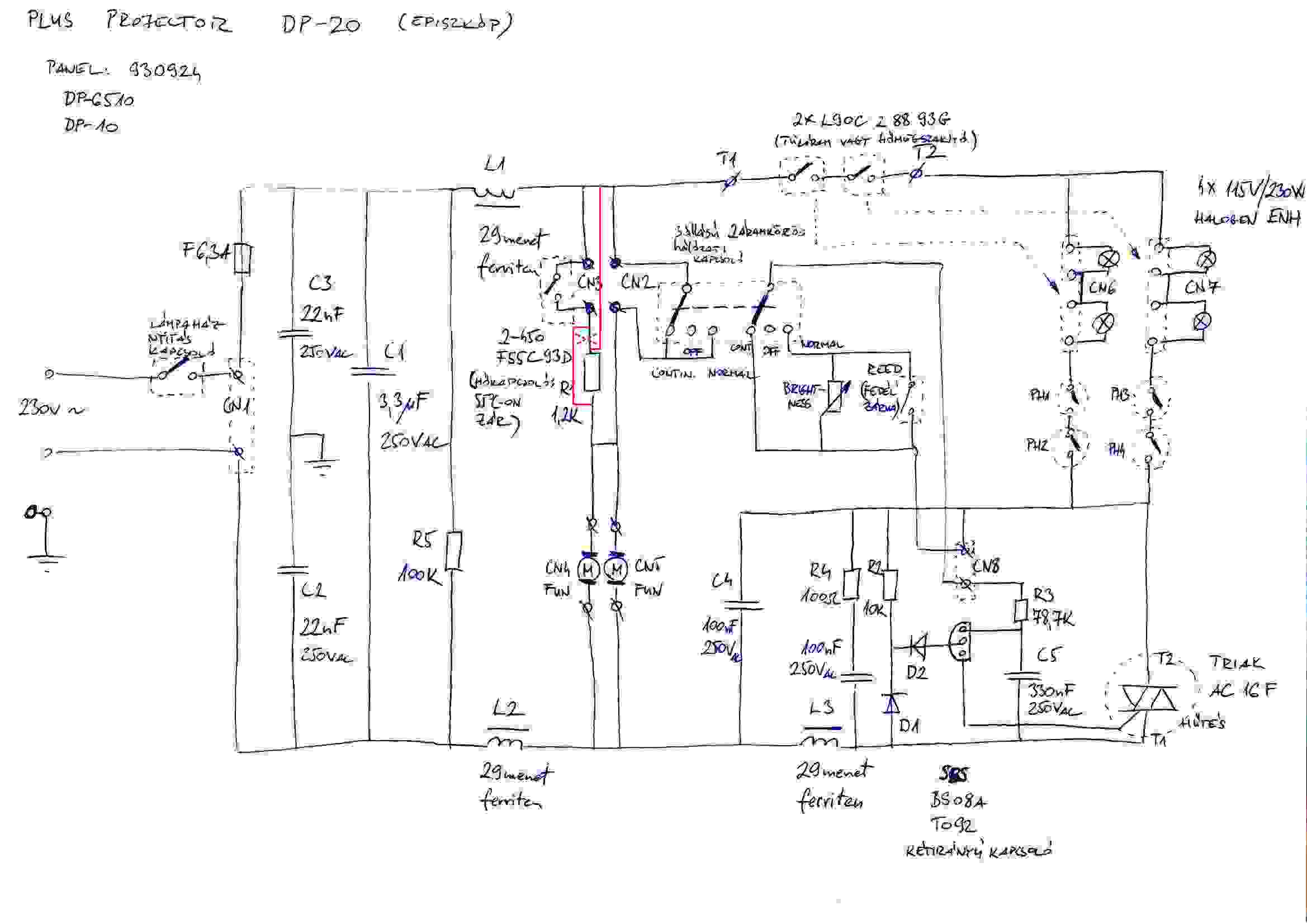

Kézzel felvázolt kapcsolási rajz:

Javasolt átalakítás az izzók életének meghosszabítására, ami kb. 50-200 óra max. normál esetben is: a ventillátorokat az ellenálláson keresztül tápra kötni, a hőkapcsolót pedig közvetlenül a ventillátorokra kötni. Így konnektorba dugáskor mindig megy lassan a hűtőventillátor, de világításkor és túlmelegedéskor maximumon jár. A rajzon pirossal bejelölve. (Eredeti izzók: JCR 115V 230W, helyettesítő: OMNILUX ENH 120V 250W GY5.3 500H (fontos a GY5.3, ez jelenti az izzó 0.7mm széles érintkezőit (vastagabb nem fér a porcelán foglalatba), az 500 óra élettartam is jobb a pl. 35-nél).)
